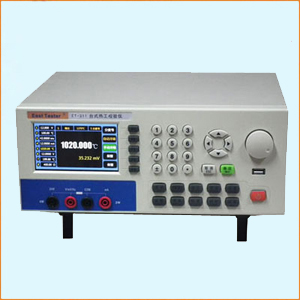

ET3080組合式多路校驗儀概述：
組合式多路校驗儀ET3080，是一款開放式、創新型的臺式校準儀器。它采用1臺主機+信號模塊(最多可達8路)的工作模式，各路信號間完全隔離、同時使用。有效地實現了客戶按需選擇、避免浪費和隨時的功能擴充，可滿足客戶的需求。多種通訊方式（支持Rs232、Lan、USB、GPIB）可滿足客戶各種不同的應用需要。
本產品的問世，有效解決了目前市場上的校準儀器功能固定、局限性大的問題，用戶根據自己的需要、選配不同的信號模塊，可以自由組合出一臺符合實際應用的產品。
ET3080組合式多路校驗儀主機特點：
1. 顯示屏：4.3英寸彩屏（分辨率480*272）。
2. 支持的信號模塊數量：8路，相互全隔離。
3. 顯示方式：單路、2路、4路、8路可選，支持循環顯示（間隔時間可設）。
4. 輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。
5. 支持%顯示。
6. 支持歷史數據圖形顯示。
7. 支持最大值、最小值、平均值顯示。
8. 支持測量值鎖定。
9. 支持步進、階躍、斜坡、定點輸出等方式。
10. 友好的人機互動界面，便捷的操作方式；主機軟件可由客戶自行升級。
11. 提供多種接口函數，支持客戶的二次開發。
12. 數據記憶功能：多達10000組的數據存貯記憶功能。
13. 支持模塊間邏輯條件反應，響應速度：100ms，與外部I/O口的響應速度：20µs。
14. 通信方式：標準配置RS232、LAN、USB，可選配置GPIB，通信協議免費提供。
15. 供電方式：220 V.AC ±10%，50HZ，可選100/110V.AC±10%（訂貨時說明）。
16. 主機功耗：單機5W，使用USB功能時為10W。
17. 信號模塊允許最大功耗：單路模塊最大10W，8路信號模塊合計最大20W。
信號模塊技術指標：（所有端口支持220V.AC誤接、36V.DC誤接，短路自恢復功能）
|
模塊名稱 |
型號 |
功能 |
量程范圍（分辨率） |
精度（讀數%+量程%） |
最大功耗 |
|
電流測量輸出模塊 |
30P01 |
電流輸出 |
0～30 mA（0.0001 mA） |
0.05+0.005 |
2W |
|
電流測量 |
-30mA～30 mA（0.0001 mA） |
|
電流測量輸出模塊 |
30P02 |
電流輸出 |
同“30P01” |
0.02+0.005 |
2W |
|
電流測量 |
|
電壓電阻測量輸出模塊 |
30P03 |
電壓測量 |
-200mV～200mV（0.001mV）
-2V～2V（0.00001V）
-10V～10V（0.0001V）
-100V～100V（0.001V） |
0.05+0.005 |
1.5W |
|
電壓輸出 |
-15mV～200mV（0.001mV）
0V～11V（0.0001V） |
|
電阻測量 |
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω） |
|
電阻輸出 |
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω） |
0.05+0.01 |
|
電壓電阻測量輸出模塊 |
30P04 |
電壓測量 |
同“30P03” |
0.02+0.005
|
1.5W |
|
電壓輸出 |
|
電阻測量 |
|
電阻輸出 |
0.02+0.01 |
|
頻率模塊 |
30P05 |
頻率測量 |
1~99.9999Hz（0.0001Hz）
100~999.999Hz（0.001Hz）
1k~9.99999kHz（0.01Hz）
10k~99.9999kHz（0.1Hz） |
0.01+0.005 |
0.5W |
|
頻率輸出 |
0~200.000Hz（0.001Hz）
0~2000.00Hz（0.01Hz）
0~20.0000kHz（0.1Hz） |
0.01+0.005 |
|
多信號輸出模塊 |
30P06 |
電壓輸出 |
-15mV～200mV（0.001mV）
0V～11V（0.0001V） |
0.05+0.005 |
2W |
|
電流輸出 |
0～30 mA（0.0001 mA） |
|
電阻輸出 |
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω） |
0.05+0.01 |
|
頻率輸出 |
0~200.000Hz（0.001Hz）
0~2000.00Hz（0.01Hz）
0~20.0000kHz（0.1Hz） |
0.01+0.005 |
|
多信號測量模塊 |
30P07 |
電壓測量 |
-200mV～200mV（0.001mV）
-2V～2V（0.00001V）
-10V～10V（0.0001V）
-100V～100V（0.001V） |
0.05+0.005 |
1W |
|
電流測量 |
-30mA～30 mA（0.0001 mA） |
|
電阻測量 |
0～450Ω（0.001Ω）
420Ω～4500Ω（0.01Ω） |
|
頻率測量 |
1~99.9999Hz（0.0001Hz）
100~999.999Hz（0.001Hz）
1k~9.99999kHz（0.01Hz）
10k~99.9999kHz（0.1Hz） |
0.01+0.005 |
|
熱工多信號輸出模塊 |
30P08 |
電壓輸出 |
同“30P06”，增加熱電偶J、K、T、E、R、S、B、N，熱電阻Pt100、Pt1000、Cu50、Cu100溫度表格 |
0.05+0.005 |
2W |
|
電流輸出 |
|
電阻輸出 |
0.05+0.01 |
|
頻率輸出 |
0.01+0.005 |
|
熱工多信號測量模塊 |
30P10 |
電壓測量 |
同“30P07”，增加熱電偶J、K、T、E、R、S、B、N，熱電阻Pt100、Pt1000、Cu50、Cu100溫度表格 |
0.05+0.005 |
1W |
|
電流測量 |
|
電阻測量 |
|
頻率測量 |
0.01+0.005 |
|
I/O模塊 |
30P12 |
I/O信號 |
8路開關量輸入輸出信號，響應時間<20µs |
|
0.5W |
|
電源輸出模塊 |
30P13 |
電源輸出 |
0~36V可調,最大負載電流200mA |
|
8W |
|
|
|
|
|
|
|
1、上述功能精度適用溫度范圍18~38℃。
2、上述功能中“電流輸出”均支持有源、無源輸出方式，20mA最大負載為1kΩ。
3、上述功能中“電流測量”均支持環路測量方式，回路電壓24V±0.5V。
4、上述功能中“電阻測量”均支持三線、四線方式，支持通斷測試。
5、上述功能中“頻率測量”，測量靈敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波形的誤差需另加5個計數，可直接測量市電頻率。
6、上述功能中“頻率輸出”，輸出波形：方波，正弦波等，幅值0~10V可調。
7、上述功能中“電阻輸出”，允許外界激勵電流0.15~4mA。
8、上述功能中“電壓輸出”均支持容性負載。
9、溫度補償選配PT100熱電阻（型號30A01），補償精度0.2℃、補償溫度范圍：-40℃～60℃。
10、信號板選型注意事項：信號板累加總功率應≤20W。
11、因信號采樣板種類會隨時增加，敬請關注本公司官網，以最新的發布為準。
定制服務：
1. 提供特殊信號模塊的定制；
2. 可提供模塊管腳定義供用戶自行開發信號模塊；
3. 根據客戶需要對面板按鍵或顯示界面重新定義；
4. 根據客戶需要開發上位管理軟件，或多機間邏輯條件設置功能。
熱電偶、熱電阻種類、精度表格
|
分度號 |
量程范圍 |
分辨率 |
精度（℃） |
|
J |
-200℃～0℃
0℃～1200℃ |
0.1℃ |
1.0
0.7 |
|
K |
-200℃～0℃
0℃～1370℃ |
0.1℃ |
1.2
0.8 |
|
T |
-200℃～0℃
0℃～400℃ |
0.1℃ |
1.2
0.8 |
|
E |
-200℃～0℃
0℃～950℃ |
0.1℃ |
0.9
0.7 |
|
R |
-20℃～0℃
0℃～500℃
500℃～1750℃ |
0.1℃ |
2.5
1.8
1.4 |
|
S |
-20℃～0℃
0℃～500℃
500℃～1750℃ |
0.1℃ |
2.5
1.8
1.5 |
|
B |
600℃～800℃
800℃～1000℃
1000℃～1800℃ |
0.1℃ |
2.2
1.8
1.4 |
|
N |
-200℃～0℃
0℃～1300℃ |
0.1℃ |
1.5
0.9 |
|
Pt100 |
-200℃～850℃ |
0.1℃ |
0.3 |
|
Pt1000 |
-200℃～650℃ |
0.1℃ |
0.15 |
|
Cu50 |
-50℃～150℃ |
0.1℃ |
0.5 |
|
Cu100 |
-50℃～150℃ |
0.1℃ |
0.25 |
1、可根據客戶需要添加新的熱電偶、熱電阻種類。
2、熱電阻指標為四線制指標。
|
